防潮堤(鋼製防護壁)工事について
防潮堤(鋼製防護壁)工事
東海第二発電所の防潮堤工事のうち、取水口上部については、鋼管杭が打てないことから、他のエリアとは異なる「地中連続壁工法」を用いています。
これは、取水口の上部に設置する防潮堤(鋼製防護壁)を２本の柱(基礎)で支える構造です。鋼製防護壁を支える２本の柱は、１５.５ｍの正方形の角柱で、深さ約６０ｍの岩盤に固定します。(図１)
鋼製防護壁及び基礎の設置イメージ（図１）
鋼製防護壁基礎の構築手順については、まず、柱の外枠を作るために、地中連続壁部の溝を深さ約６０ｍの岩盤まで掘削機で掘り、そこに太い鉄筋を密に組み上げたもの(「鉄筋かご」約８００トン)を何段も挿入し、コンクリートを入れて柱の外枠を一体化させます。(図２②、③)
柱の外枠を構築後、内側(中実部)を底まで掘り(図２④)、内側にも太い鉄筋を密に組み上げ、コンクリートを流し込み、外枠と一体化した鉄筋コンクリートの柱(基礎)を構築します。(図２⑤)。
鋼製防護壁基礎構築手順（図２）
鋼製防護壁基礎構築イメージ（図３）
原因
調査結果を踏まえ、鋼製防護壁南基礎のコンクリート未充填及び一部の鉄筋の変形の原因は、地中連続壁部の溝壁のはらみ出し(せり出し)及びはらみ出した土砂の崩落であること、堆積した土砂等を撤去するための治具等が鉄筋へ接触したこと及び後行で入れる「鉄筋かご」と、先行で入れた「鉄筋かご」との接触であることが判明しました。
(図６、図７)

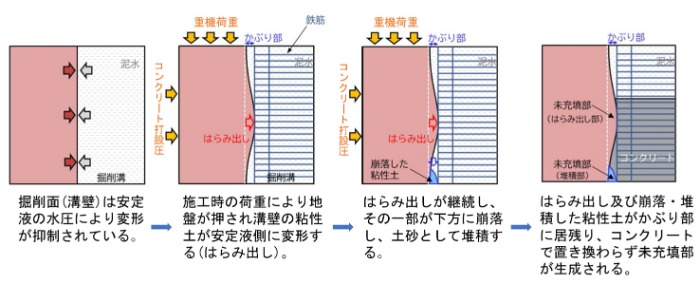

【コンクリート未充填】

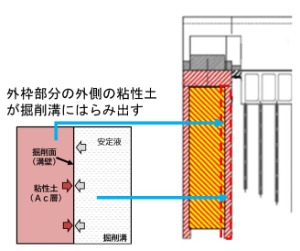

はらみ出しのイメージ（図６）

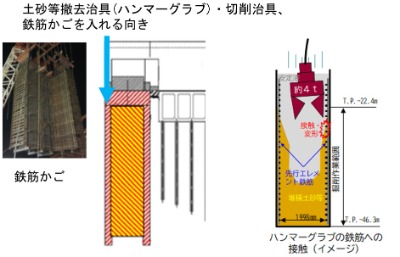

【鉄筋の変形等】

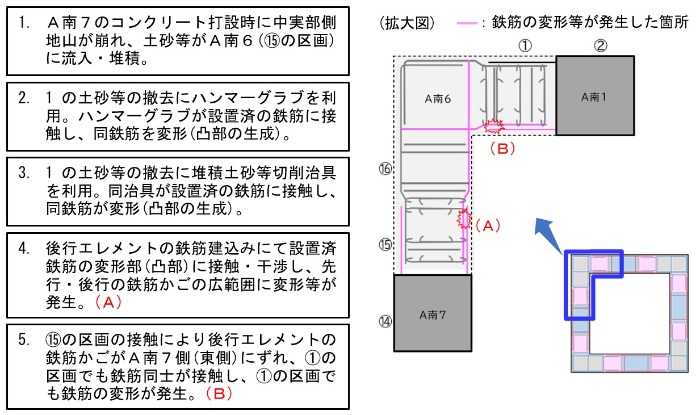

鉄筋の変形イメージ（図７）
